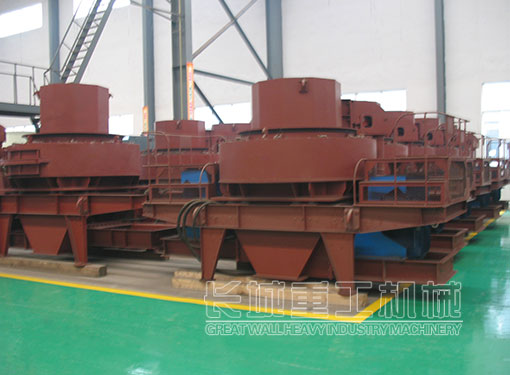

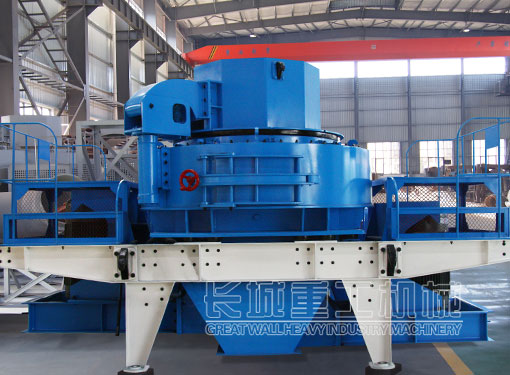

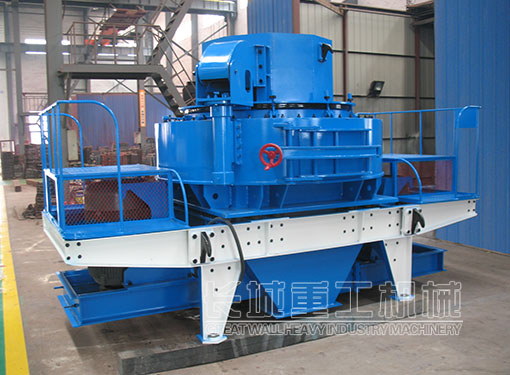

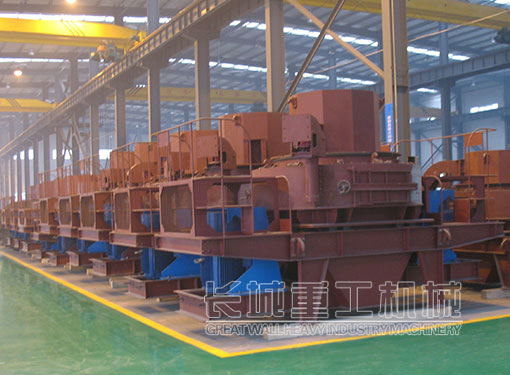

VSI冲击式破碎机
VSI冲击式破碎机是细碎设备中的一款经典机型，是细碎先进技术和工艺的充分体现。主要用于高速公路、高速铁路、水电工程、机场建设、其它建筑工程等领域建设用优质砂石骨料的生产。是人工制砂和石料整形的理想设备。
砂石料场、矿山开采、混凝土搅拌站、干粉砂浆等领域
花岗岩、河卵石、石英、玄武岩、河卵石、铁矿石、石灰石、白云石等
应用范围：
适应物料：
全中心进料：物料落入进料斗，经中心进料孔进入高速旋转的转子，在转子内被迅速加速，然后高速从转子内抛出，首先与反弹后自由下落的另一部分物料进行撞击，然后一起冲击到破碎腔周围的物料衬层或反击块上，先被斜向上反弹到破碎腔顶部，后又偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕，物料在涡流破碎腔内受到多次撞击、摩擦和研磨而被破碎，破碎后的物料由下部排料口排出。中心进料伴随环形瀑落进料：物料落入进料斗，经环形孔落下，被分料盘分成两股，一股经分料盘进入高速旋转的叶轮，另一股从分料盘四周下落。进入叶轮的物料被高速抛出，首先同四周自由落下的另一部分物料冲击破碎，然后一起冲击到破碎腔周围的涡状物料衬层上，被物料衬层反弹，斜向上冲击到破碎腔顶部，后又偏转向下运动，与从叶轮流道发射出来的物料撞击形成连续的物料幕。
工作原理
性能特点
1、液压开盖装置，易于检修和维护，省时省力。
2、合理的破碎腔结构设计，相比传统立轴冲击破磨耗减少，使用成本降低，同时产量提高。
3、特殊的进料破碎结构，可方便的实现“石打石”和“石打铁”破碎的自由转换。
4、过振动报警装置，自动检测，保证设备可靠运行。
5、稀油站润滑，双油泵互补供油，确保轴承润滑始终处于良好状态，延长设备使用寿命。
6、成品粒型优异，级配合理，细度模数可调。
技术参数
| 型号 | VSI-7611 | VSI-8518 | VSI-9526 | VSI-1140 | |||
| 处理能力(t/h) | 瀑落与中心进料 | 120-180 | 200-260 | 300-380 | 450-520 | ||
| 全中心进料 | 60-90 | 100-130 | 150-190 | 225-260 | |||
| 最大进料尺寸(mm) | 软料 | 35 | 40 | 45 | 50 | ||
| 硬料 | 30 | 35 | 40 | 45 | |||
| 转速(rpm) | 1700-1890 | 1520-1690 | 1360-1510 | 1180-1310 | |||
| 双电动机功率(kw) | 110 | 180 | 264 | 400 | |||
| 最大外形尺寸 长×宽×高(mm) | 3700×2150×2100 | 4140×2280×2425 | 4560×2447×2778 | 5000×2700×3300 | |||
| 重量(t) | 10 | 12.5 | 16.8 | 25.6 | |||
| 振动传感器 | 监测范围：0.1-20mm/s 连续可调 | ||||||
| 液压 润滑站 | 双油泵电动机功率(kW) | 2×0.25 | |||||
| 外形尺寸 长×宽×高(mm) | 820×520×1270 | ||||||
| 油箱加热器功率(kW) | 2 | ||||||
注：技术数据如有变动，恕不另行通知。

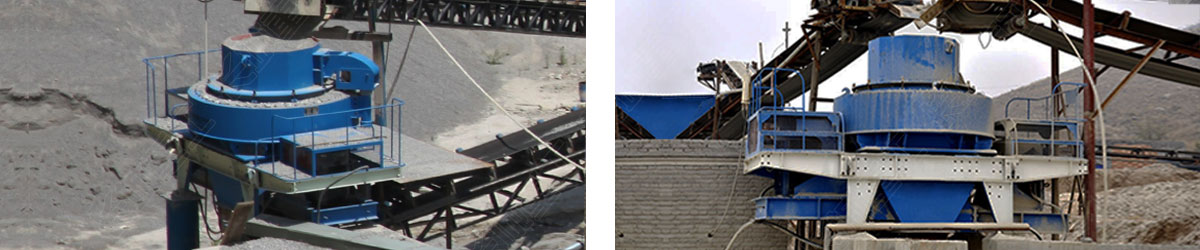

客户案例
